Износостойкие футеровки циклонов из алюминия
Product Overview
Циклон - это специально разработанная система, используемая для разделения материалов с помощью центробежных сил. Материалы, подаваемые в циклон, обычно твердые, а среда внутри циклона по своей природе чрезвычайно абразивна. Поэтому износ внутри циклона является операционной угрозой. QMX Ceramic Engineering имеет материалы и опыт, чтобы минимизировать износ облицовки вашего циклона и таким образом уменьшить время простоя и повысить эффективность.
Основное тело циклона состоит из редуктора или конусообразной облицовки, сужающейся от большего диаметра до меньшего по всей ее длине.
Износостойкие решения для циклонов
Так как материалы, разделенные в циклоне, являются высокоабразивными, важно иметь облицовку циклона, которая выдерживает трудности работы. Ультравысокочистая алюмина может быть использована для увеличения срока службы и производительности циклона и может быть изготовлена по индивидуальному заказу, чтобы соответствовать всем геометриям, от трубопровода, ведущего к входу, до поискового элемента и выходного конуса.
Элементы циклона обычно подверженны износу
В циклонном агрегате есть много компонентов, подверженных высоким условиям износа. Taylor Ceramic Engineering может поставить многие из них из износостойких материалов, чтобы продлить срок службы компонентов. Некоторые из деталей, которые мы обычно поставляем, включают:
· Цилиндрические и конические вкладыши
· Входные секции
· Выходные секции
· Трубки-спиготы
· Вставки
· Верхние, средние и нижние конические секции
· Вихревые трубки
· Практически любая поверхность, подверженная износу!
Форматы износостойких покрытий
Можно использовать различные техники износостойкого линирования; от монолитных вставок до секций с плиткой.
Монолитные секции
QMX обладает уникальными возможностями для производства как маленьких, так и больших монолитных форм за короткие сроки. Эти секции могут быть сделаны индивидуально, чтобы соответствовать вашим точным требованиям.
Монолитные секции имеют преимущество быстроты установки, что уменьшает время простоя.
Плиточные секции
Так как большинство поверхностей, связанных с сборкой циклона, имеют изогнутую форму, Taylor Ceramic Engineering способна создавать плитку, которая точно соответствует требуемой форме. Плоские плитки на изогнутых поверхностях часто оставляют ряд плоскостей радиально вокруг внутренней поверхности циклона. Это не только прерывает поток материала, но и увеличивает износ на покрытых плитками поверхностях, что снижает срок службы оборудования. Однако, использование инженерно изогнутых плиток, которые соответствуют требуемой форме, уменьшает разрывы и повышает эффективность материалопотока, а следовательно, и эффективность оборудования.
| Категория | HC90 | HC92 | HC95 | HCT95 | HC99 | HC-ZTA | ZrO2 |
| Al2O3 | ≥90% | ≥92% | ≥95% | ≥ 95% | ≥ 99% | ≥75% | / |
| ZrO2 | / | / | / | / | / | ≥21% | ≥95% |
| Плотность | ≥3.50g/ cm3 | ≥3.60g/cm3 | ≥3.65g/cm3 | ≥3.70g/cm3 | ≥3.83g/cm3 | ≥4.10g/cm3 | ≥5.90g/cm3 |
| абсорбция воды | ≤0.1% | ≤0.1% | ≤0.1% | ≤0.1% | ≤0.1% | ≤0.1% | ≤0.1% |
| HV 20 | ≥900 | ≥950 | ≥1000 | ≥1100 | ≥1200 | ≥1350 | ≥1100 |
| Твердость породы HRA | ≥80 | ≥82 | ≥85 | ≥88 | ≥90 | ≥90 | ≥88 |
| Прочность на изгиб, МПа | ≥180 | ≥220 | ≥250 | ≥300 | ≥330 | ≥400 | ≥800 |
| Компрессионная прочность, МПа | ≥970 | ≥1050 | ≥1300 | ≥1600 | ≥1800 | ≥2000 | / |
| Коэффициент разрушения (фрактурная термостойкость) KIc MPam 1/2 | ≥3.5 | ≥3.7 | ≥3.8 | ≥4.0 | ≥4.2 | ≥4.5 | ≥7.0 |
| Износ в объеме | ≤0.28 cm3 | ≤0.25cm3 | ≤0.20cm3 | ≤0.15cm3 | ≤0.10 cm3 | ≤0.05cm3 | ≤0.02cm3 |

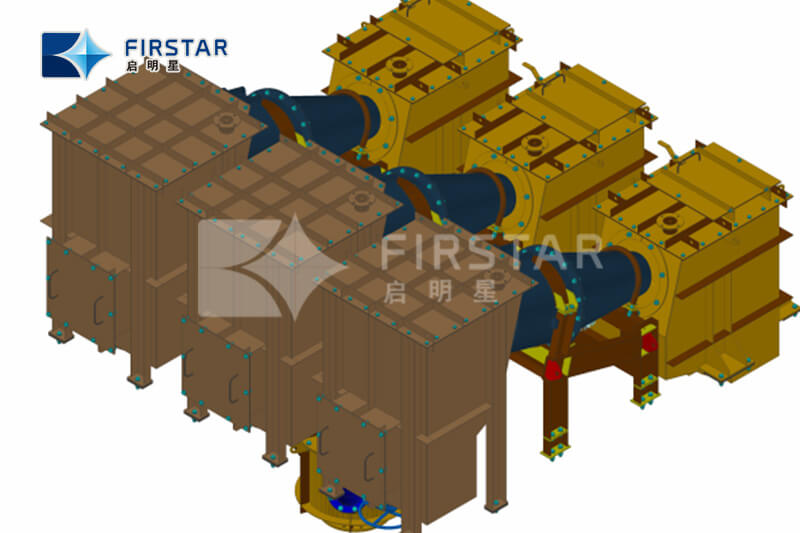

Компоновка чертежа:
STRICT INTERNATIONAL STANDARD (ISO) CERTIFICATION
Established a global quality management and environmental management system.
Passed the international standard certification established by the International Organization for Standardization (ISO). After a strict and systematic international review process, it is proved that the products and services provided to customers are strictly maintained.
ISO 9001 International Standard For Quality Management
Our Quality Management System is managed to consistently meet the needs of our customers with the highest global quality.
ISO14001 Environmental Management System Certification
Establish a world-class green management system to minimize harmful environmental factors and demonstrate that the energy, resource consumption and regeneration of our products are effectively managed.
ISO 45001 Occupational Health and Safety Management System Certification
ISO 45001 Occupational Health and Safety Management System evolved from OHSAS18001 Occupational Health and Safety Management System. This new standard is designed to help organizations around the world ensure the health and safety of their workers.
Applications
Mining & Metallurgy
Wear ceramic linings safeguard chutes, cyclones and pipelines during ore conveying and metallurgical material handling.
Cement & Building Materials
Ceramic wear liners for clinker transfer pipelines and powder processing equipment in cement and construction material plants.
Power & Energy Generation
Applied in coal mills, ash conveying pipelines and desulfurization systems of thermal power plants against abrasion.
Chemical & Coatings Industry
Abrasion & corrosion resistant ceramic linings for slurry transport and mixing equipment in pigment and chemical production.
Ceramics & Glass Manufacturing
High-performance ceramic wear parts for raw material conveying systems of ceramics and glass production lines.
New Energy & Lithium Battery
Low-contamination alumina ceramic liners for lithium powder conveying equipment in lithium battery raw material processing.
Product Advantages
High Hardness & Wear Resistance
Vickers hardness ≥ 1100 HV, offering significantly lower wear loss compared to traditional steel balls.
Cost-Effective Solution
Longer service life means fewer replacements and reduced downtime for your production lines.
Low Abrasion & Contamination
Minimal material wear ensures product purity and prevents contamination during grinding processes.
Precision Manufacturing
Advanced isostatic pressing technology ensures uniform density and consistent quality in every ball.
Custom Sizes Available
We produce balls from Ø 1mm to Ø 100mm, with custom sizes available to meet your specific requirements.
Global Shipping & Support
Fast worldwide shipping with professional technical support from our engineering team.
